ZH50C通过一份询盘,我们来看下5C翼型传动轴的应用,感谢北京客户的提供:

翼型传动轴技术要求

1、概述

本技术要求规定了行驶模块翼型传动轴的功能、组成以及各项技术要求,作为翼型传动轴定制的依据。

2、功能

翼型传动轴用于采用独立悬架和断开式驱动桥的车辆上,位于轮边驱动电机到轮边减速器之间,用以完成轮边驱动电机到轮边减速器的动力传递,并满足车轮转向、车轮跳动等相关要求。

3、组成

翼型传动轴采用双万向节传动轴,主要由轴管、伸缩套和万向节组成。

4、技术要求

4.1数量

数量:8根。

4.2性能要求

a)型式:双万向节;

b)轴荷:13t;

c)车轮滚动半径0.63m;

d)最大输入扭矩:5000Nm;

e)最高转速:3000rpm;

f)车轮最大转角:35°;

g)车轮上下跳动:±150mm;

h)安全系数:大于1.8。

4.3结构要求

型式:双万向节;

具有伸缩功能、折角变动功能。

4.4接口要求

翼型传动轴两端都采用法兰盘连接,两端法兰盘安装距离705±20mm。

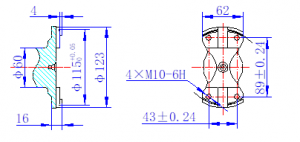

电机输出端法兰接口如图1所示。

ZH50C

图1电机输出端法兰接口

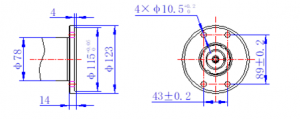

轮边输入端法兰接口如图2所示。

ZH50C

图2轮边输入端法兰接口

4.5外观要求

外观要求如下:

a)焊接部位焊点应牢固,无焊穿、间断、裂缝、夹渣及未焊透等缺陷;

b)金属加工件应无弯曲(弯曲件除外),不得有腐蚀、熔渣,连接孔无毛刺,锻件、铸件无裂纹、夹渣等制造缺陷;

c)零、部件的拆装、连接、紧固应简易、快速、牢固;

d)管路、电缆应铺设整齐、牢固。

4.6产品涂覆和标识要求

涂漆应符合QC/T 484-1999《汽车油漆涂层》规定,涂漆件颜色为黑色,漆层均匀,无裂纹、漏涂、脱皮、流痕等缺陷。

4.7贮存期

设计贮存寿命25年。

4.7.1贮存环境

贮存温度:-10℃~+40℃,25℃时相对湿度不大于98%。每年允许出现的非正常环境累计天数不超过30天。

中心库、器材分库及地面设备库海拔高度不大于4000m。

4.8可靠性、维修性和保障性要求

4.8.1可靠性要求

a)平均故障间隔里程:不低于4000km;

b)平均首次致命性故障前行驶里程不低于15000km;

c)任务可靠度不小于0.998,时间为10min。

4.9资料提供要求

资料提供要求如下:

a)三维模型(可用Creo2.0软件读取)电子版;;

b)外形接口图;

c)产品证明文件。
