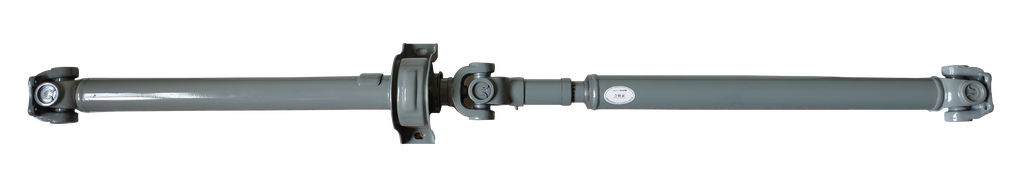

传动轴—搅拌车系列

搅拌车的工作环境较为复杂，需要强大而稳定的动力传输。传动轴负责将发动机产生的动力传递给搅拌筒，以驱动其旋转，从而实现混凝土的搅拌和运输。由于搅拌车在工作时常常面临重载、颠簸等情况，传动轴需要具备出色的强度和耐用性，以承受巨大的扭矩和各种复杂的应力。

一、总成相关标准及数据

1.传动轴总成额定工作扭矩500N.m，保证荷载＞1000N.m。

2.传动轴总成额定转速范围：1800r/min~3500 r/min 。

3.万向节规格为 φ35*98 ，万向节摆角≥25°；传动轴花键伸缩量为±25mm。

4.装配后，两万向联轴节的油脂嘴与滑动叉的油脂嘴应朝向一致。

5.两凸缘叉装配后，轴交角≥±23°；两端凸缘叉的4*φ15相位应保持一致，相位差不得＞2.5°。

6.动平衡执行G40标准，每端不平衡量≤20g.cm，复平后剩余不平衡量 ≤30g.cm。

7.漆面质量执行QW-7、Q/WSG42003标准。

8.零部件中标识执行Q/WSG21001标准。

9.传动轴总成执行QC/T29082标准。
