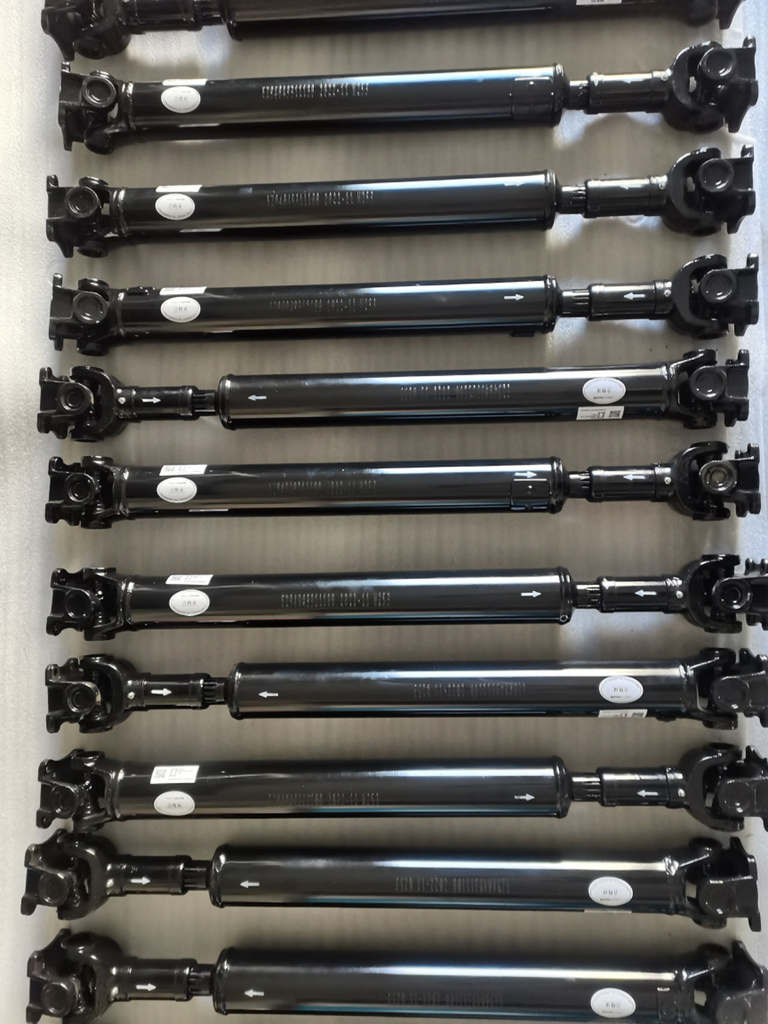

传动轴特点

它主要用于将发动机的动力传递给驱动轮,通常连接变速器和驱动桥。传动轴一般由轴管、伸缩套和万向节等组成。

传动轴具有以下特点和作用:

  1. 传递动力:确保发动机的动力能够有效地传输到车辆的行驶系统。
  2. 适应角度变化:通过万向节能够适应驱动轴和变速器输出轴之间的角度变化,保证动力传输的顺畅。
  3. 缓冲减震:在车辆行驶过程中起到一定的缓冲和减震作用,减少震动对车辆其他部件的影响一、总成相关标准及数据
    1.传动轴总成额定工作扭矩500N.m,保证荷载>1000N.m。
    2.传动轴总成额定转速范围:1800r/min~3500 r/min 。
    3.万向节规格为 φ3598 ,万向节摆角≥25°;传动轴花键伸缩量为±25mm。 4.装配后,两万向联轴节的油脂嘴与滑动叉的油脂嘴应朝向一致。 5.两凸缘叉装配后,轴交角≥±23°;两端凸缘叉的4φ15相位应保持一致,相位差不得>2.5°。
    6.动平衡执行G40标准,每端不平衡量≤20g.cm,复平后剩余不平衡量 ≤30g.cm。
    7.漆面质量执行QW-7、Q/WSG42003标准。
    8.零部件中标识执行Q/WSG21001标准。
    9.传动轴总成执行QC/T29082标准。
