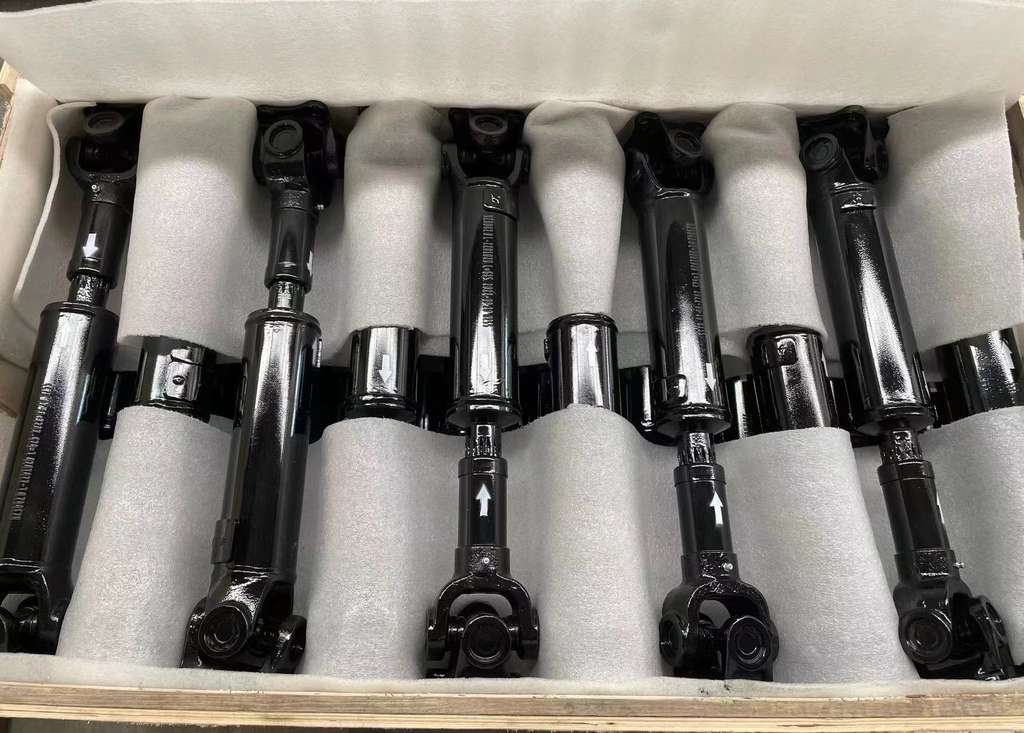

传动轴

传动轴是一种机械部件，主要用于传递动力。它通常由轴管、伸缩套和万向节等组成。传动轴的作用是将动力从发动机或动力源传递到驱动轮或其他需要动力的部件。传动轴在汽车、公交车、卡车等各类车辆中广泛应用，在工业机械中也有重要地位。其设计和制造需要考虑诸多因素，如传递的扭矩大小、转速、工作环境、安装空间等。
传动轴的工作条件较为复杂，需要承受扭转、弯曲、振动等多种载荷。
1.传动轴总成额定工作扭矩500N.m，保证荷载＞1000N.m。
2.传动轴总成额定转速范围：1800r/min~3500 r/min 。
3.万向节规格为 φ3598 ，万向节摆角≥25°；传动轴花键伸缩量为±25mm。 4.装配后，两万向联轴节的油脂嘴与滑动叉的油脂嘴应朝向一致。 5.两凸缘叉装配后，轴交角≥±23°；两端凸缘叉的4φ15相位应保持一致，相位差不得＞2.5°。
6.动平衡执行G40标准，每端不平衡量≤20g.cm，复平后剩余不平衡量 ≤30g.cm。
7.漆面质量执行QW-7、Q/WSG42003标准。
8.零部件中标识执行Q/WSG21001标准。
9.传动轴总成执行QC/T29082标准。
