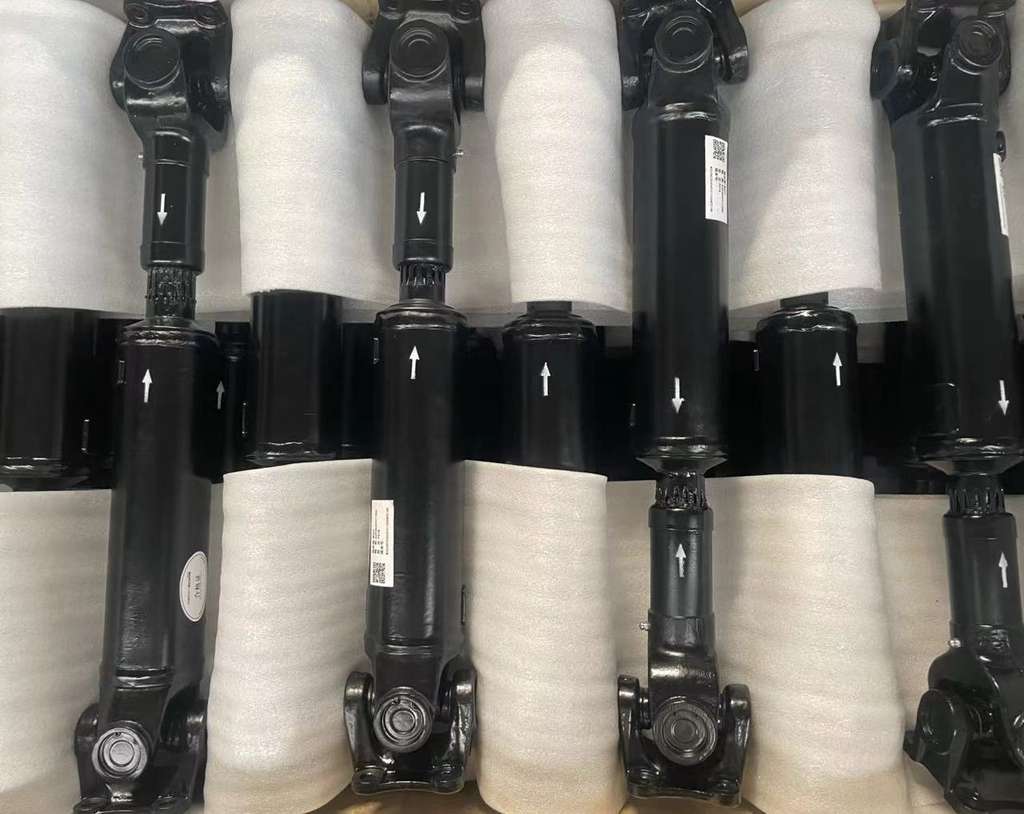

传动轴在轻卡中

一、作用

传动轴是连接轻卡变速箱和后桥的部件，主要作用是将发动机的动力传递到后桥，驱动车轮转动，从而使轻卡行驶。

二、结构组成

通常由轴管、万向节和滑动花键等组成。轴管一般由钢管制成，具有足够的强度和刚度。万向节允许传动轴在不同角度下传递动力，以适应轻卡行驶过程中的颠簸和转向。滑动花键则可以调节传动轴的长度，以适应轻卡在负载变化时后桥位置的微小变化。1.传动轴总成额定工作扭矩500N.m，保证荷载＞1000N.m。
2.传动轴总成额定转速范围：1800r/min~3500 r/min 。
3.万向节规格为 φ3598 ，万向节摆角≥25°；传动轴花键伸缩量为±25mm。 4.装配后，两万向联轴节的油脂嘴与滑动叉的油脂嘴应朝向一致。 5.两凸缘叉装配后，轴交角≥±23°；两端凸缘叉的4φ15相位应保持一致，相位差不得＞2.5°。
6.动平衡执行G40标准，每端不平衡量≤20g.cm，复平后剩余不平衡量 ≤30g.cm。
7.漆面质量执行QW-7、Q/WSG42003标准。
8.零部件中标识执行Q/WSG21001标准。
