传动轴零件图:传动轴零件图分析

本期我们主要讲一下传动轴零件图和传动轴零件图分析,让大家知道传动轴零件图是什么样子的,结合图纸简单的给大家分析下一张标准的零件图和相关的零件的制作。在此也给大家说一下,只要是相关的传动轴零件展好传动都可以制作,我们是机械出身,只要是机械的制品,都有法做出来,异形也能做但是有些需要投入模具,进行锻造和精铸等其他工艺的制作。

传动轴零件图:传动轴零件图分析

一、怎么样才是一张标准的传动轴零件图

这是一张相对比较标准的传动轴图纸,如果您在作图可以按这个模板出图,不少主机厂画的图比较负责,有的一根传动轴甚至7-10张图,主图和零件图都画得非常繁琐,对外观无特殊要求的可以简略的画图,因此把握几个核心数据点是关键。

二、传动轴零件图的关键点分析

1、传动轴安装尺寸

这是个核心的关键,安装尺寸就是保障你安装时候的尺寸是多少,可以安装在合理的长度,至于伸缩量可以不用考虑,我们会做相应的处理。

传动轴零件图:传动轴零件图分析

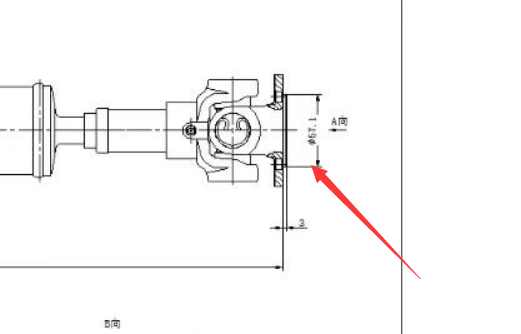

2、传动轴止口的尺寸

止口长度也是个关键,一般针对输出端和输入端你的法兰尺寸,保障传动轴不会移动。因此也是很关键的数据

传动轴零件图:传动轴零件图分析

3、传动轴法兰的孔距和大小尺寸

这是保障能跟你的后桥和电动机或者是变速箱相连接的关键尺寸,保障可以安装在汽车地盘上。

传动轴零件图:传动轴零件图分析

三、特殊的传动轴和自己开发的新产品

不少主机厂有些新开发的产品,需要传动轴去进行传动,苦于设计了出来很难找到全面技术的厂家去制作和技术的沟通,那么就很难进行下去,展好传动轴17年传动系统制作经验,具有模具、锻造、铸造、机加工、设计、研发等一些列服务能力,价格方面也是实实在在,因此您只管设计,后续的制造和项目的可行性都交给我们来处理。好了,本期小编就介绍到这里,欢迎合作。
